型號說明

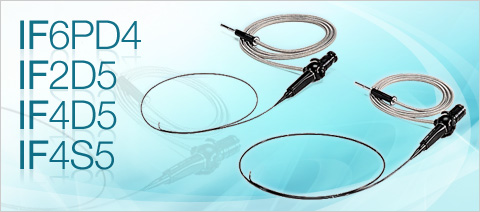

工業纖維內窺鏡小直徑
超細直徑的纖維內窺鏡能探測狹窄區域或是有限制性的入口如0.64mm，2.4mm或4.1mm。每一個型號都有目鏡聚焦去確保操作人員的視力能夠適應，也能連接到CCTV和照相設備供其圖像記錄
超細直徑
直徑非常小的柔韌纖維內窺鏡 (小到φ0.64 mm)?？梢杂糜? mm或稍大的窄小直徑孔的內部檢測。
在某些應用中，需要檢測區域的插入孔有尺寸限制，很難插入觀測儀器。這就需要使用直徑規格比常規型號更小的儀器。
這種儀器有目鏡焦距調節功能，來適應不同觀測者的視力，并且可以連接到CCTV和照相設備，記錄保存影像。在檢測區域的照明上，可以選用任意一款奧林巴斯光源。
特性
-龐大的產品陣容
0.64 mm、2.4 mm 和 4.1 mm（0.02'、0.09' 和 0.16'）的直徑，長度可以到1.5 m (4.9')，品種齊全。
-高分辨率
采用高密度玻璃纖維束，提供了高水平的視覺分辨率和清晰鮮明的影像。
-有著優異插入能力的TF管道
我們生產的大部分纖維內窺鏡都使用TF（Tapered Flex）管道。為插入多向彎曲管道而設想，插入管的柔韌性由末端的高度靈活到控制器部分的剛性逐漸減弱,。其結果是纖維內窺鏡可以輕易地穿過彎曲部位和直角管。與此同時，連接控制部分的管道剛性逐漸增強，以確保在第一個彎曲部位之后的抗扭強度，使插入變得更加容易。采用了TF管道的觀測儀器均在儀器下方貼有商標作為標記。
-彎曲自如的末端
這些纖維內窺鏡均為雙向彎曲（IF6PD4除外）。
-全防水插入部
用于水下作業的全防水插入部。大部分型號的控制部為防滴漏設計。
-照片和視頻文檔資料
連接CCD攝像機或奧林巴斯數碼照相機就可以錄制視頻或拍照。
-插入管道的深度標志線(IF4D5/4S5 only)
這是插入管道上從末端開始的每隔25cm (10')的深度標記，用以確定插入深度。
技術規格
工業纖維內窺鏡 IF6PD4/ IF2D5/ IF4D5/ IF4S5 特性和功能 | |||||
IF6PD4 | IF2D5 | IF4D5 | IF4S5 | ||
外徑 | φ0.64mm | φ2.4mm | φ4.1mm | φ4.1mm | |
有效長度 | 490 mm | IF6PD4-6 | |||
600 mm | IF2D5-6 | ||||
700 mm | IF4D5-7 | IF4S5-7 | |||
990 mm | IF6PD4-11 | ||||
1,170 mm | IF2D5-12 | ||||
1,500 mm | IF4D5-15 | IF4S5-15 | |||
頂端長度 | - | 6.0mm | 8.5mm | 11.3mm | |
視野范圍 | 58° | 75° | 65° | 60° | |
視野角度 | 直視 | 側視 | |||
景深（固定焦距） | 1～50 mm | 2 ～ 50 mm | 5 ～ 60 mm | 4 ～ 40 mm | |
照明系統 | 導光系統 | ||||
彎曲部 | 彎曲角度范圍 | - | 上-下 120° | ||
導光纜長度 | 2,000 mm | 2,200 mm | 2,000 mm | ||
工業纖維內窺鏡IF6PD4/ IF2D5/ IF4D5/ IF4S5 作業環境 | ||||||
IF6PD4 | IF2D5 | IF4D5 | IF4S5 | |||
作業溫度 | 插入管 | 空氣中 | 10 ～ 40 ℃ | -10 ～ 80 ℃ | ||
水下 | 10 ～ 30 ℃ | 10 ～ 40 ℃ | 10 ～ 30 ℃ | |||
插入管以外部分的零部件 | 空氣中 | 10 ～ 40 ℃ | -10 ～ 50 ℃ | |||
作業時大氣壓力 | 插入管 | 空氣中／水下 | 1013 hPa | 1013 ～ 1165 hPa | ||
插入管以外部分的零部件 | 空氣中 | 1013 hPa | 1013 hPa | |||
防液體 | ○ | ○ | ||||
防水 | 插入管 | ○ | ○ | ○ | ○ | |
防雨 | 控制部 | ○ | ○ | ○ | ||
