產品概述

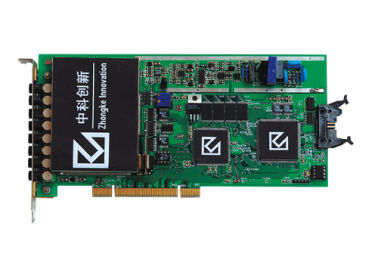

采用標準PCI總線工作，可安裝在臺式計算機或工控計算機插槽中使用。能與計算機方便地組合成一套四通道探傷系統。特別適合自動探傷場合、超聲成像場合。本卡提供完整的WINDOWS驅動程序，開發軟件可使用VB、VC、C++等編程語言。
四通道超聲波發射/接收卡是采用計算機標準PCI總線制作的一款工業超聲檢測裝置，可適配在商用臺式計算機或便攜式工控計算機環境中，板卡裝有四個完全獨立的工作通道，亦可根據需要多卡級連，構成更多通道超探系統。超聲波卡與現代計算機結合，可用于工業無損檢測的各種不同領域，尤其在多通道自動探傷、多通道超聲成像方面具有卓越的優勢，事實上此種模式代表著超聲檢測設備的最新發展動向，也是歐美國家爭相研發的技術對象，它將是超聲波向探傷自動化與圖像化發展的重要設備基礎。
我公司研發的超聲波發射/接收卡具有板卡小，集成度高，通道選擇靈活等特點，卡上已配有二自由度位移傳染感控制裝置，并配有WINDOWS2000完整的驅動程序，以COM組件的形式支持軟件開發人員完成對硬件設備的各種控制，如靈敏度調節、采樣頻率、采樣深度選擇等。開發軟件可使用如VB、VC、C++、CBUILDER等語言。
可提供于有關院校和科研單位在此基礎上構造自己的檢測系統，或超聲成像系統，也可由我公司直接面向最終用戶提供完整的檢測裝置。
技術參數
脈沖強度: 550V
脈沖寬度: 150ns ～ 2500ns連續可調
工作方式: 單晶探傷、雙晶探傷
掃描范圍: 零界面入射 ～ 15000mm鋼縱波（重復頻率為20Hz）
重復頻率: 20Hz、50Hz、100Hz、250Hz、500Hz（每通道）
采樣頻率/位數: 100MHz/8bits
采樣深度: 512點/通道
檢波方式: 全檢波、正、負檢波、射頻波顯示
工作頻率: 0.5MHz ～ 15MHz（帶寬可選： 0.5-4MHz、2-8MHz、10MHz、2-15MHz）
各頻段等效輸入噪聲: ＜15%
衰減器精度: ＜±1dB/12dB
增益調節: 110dB（0.1dB、2dB、6dB步進，自動調節）
聲速范圍: （100 ～ 20000）m/s
動態范圍: ≥ 30dB
垂直線性誤差: ≤ 3%
水平線性誤差: ≤ 0.1%
分辨力: ＞30dB（2.55P20）
靈敏度余量: ＞60dB（深200mmΦ2平底孔）
數字抑制: （0 ～ 80）%，不影響線性與增益
電源、電壓:+12v±10%,+5v±10%(由計算機PCI總線插槽進行供電)
環境溫度: （-10 ～ 40）℃（參考值）
相對濕度: （20 ～ 95）% RH
外型尺寸: 200 x 106.6 x 2（mm）
